ESS PCS-250-T 전력 변환 시스템 격리된 에너지 저장 변환기
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 정량력 | 250 kw | 최대 용량 | 275kVA |
|---|---|---|---|
| 최대 직류전압 | 1000V | 최대 DC 경향 | 567a |
| 배터리 전압 범위 | 500~900V | 평가된 그리드 전압 | 400V, 3W+N+PE |
| 네트워크 전압 범위 | -15%~10% | 최대 AC 전류 | 400A |
| 정격 그리드 주파수 | 50Hz | THDI (전력 등급) | <3% |
| 조정 가능한 전력 계수 범위 | -1 ~ 1 | 격리 모드 | 변압기 분리 |
| 봉사 생활 | 20년 | 차원 (W * H * D) | 1200*2000*700mm |
| 무게 | 1350KG | ||
| 강조하다 | 격리된 에너지 저장 컨버터,ESS PCS-250-T 전력 변환 시스템 |
||
제품 설명

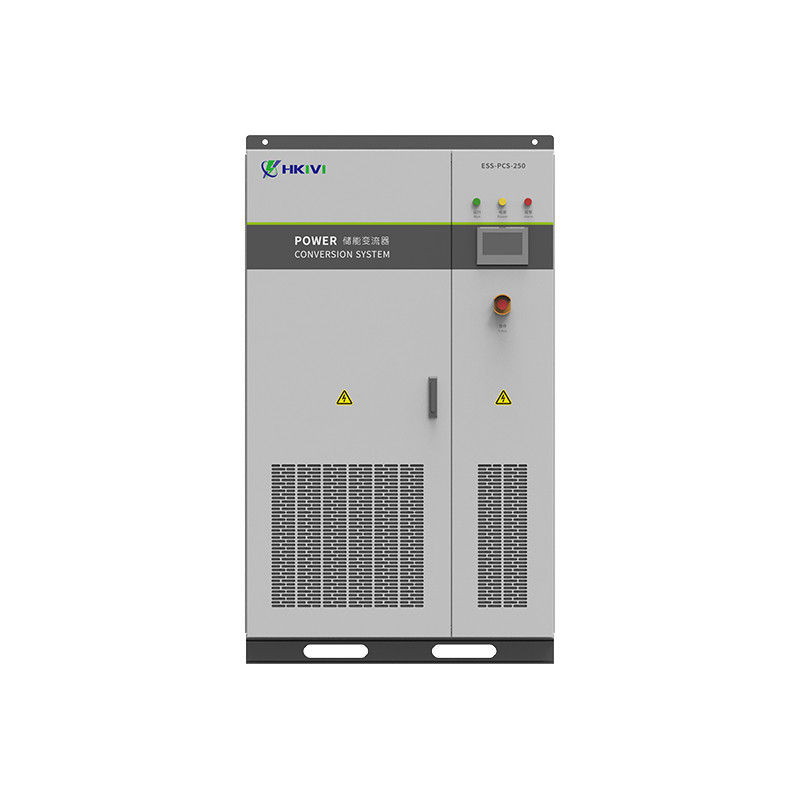

ESS PCS-250-T 전력 변환 시스템 격리된 에너지 저장 변환기
A전력 변환 시스템 (PCS)효율적인 에너지 형태의 변환 및 제어에 설계된 중앙 전력 전자 부품입니다. 주요 기능은 다음과 같습니다.
-
양방향 에너지 변환: 원활한 DC-AC 및 AC-DC 변환 (예를 들어, 배터리 저장망 상호 작용)
-
동적 규제: 전압, 주파수, 전력 요인의 실시간 제어 (IEEE 1547을 준수)
-
시스템 통합: 재생 에너지, 저장 및 네트워크 사이의 지능형 인터페이스
2기술 건축
2.1 핵심 하위 시스템
| 모듈 | 기능 | 핵심 기술 |
|---|---|---|
| 전력 변환기 | AC/DC 또는 DC/AC 변환 (토폴로지: 2 레벨, 3L-NPC, MMC) | SiC/GaN 장치, 낮은 인덕턴스 레이아웃 |
| 제어 시스템 | <1ms 응답으로 MPC 알고리즘을 실행 | RTOS, FPGA 제어 |
| 보호 시스템 | 초/하전압/주파수, 섬화 방지 (UL 1741 SA를 준수) | 하드웨어 인 루프 (HIL) 검증 |
| 열 관리 | 융합 온도를 <125°C 유지합니다 (액/공기 냉각) | CFD에 최적화된 설계 |
2.2 성능 지표
-
효율성: 97-99% (CEC 가중)
-
THD: 전량 충전 시 <3%
-
반응 속도:
-
단계 로드 반응: <10ms (0-100%)
-
주파수 조절: ±0.5Hz (그리드 모드)
-
-
3어플리케이션
3.1 재생 가능한 에너지 통합
-
PV/바람 평형: ±15%/분 전력 변동을 완화합니다 (IEC 61400-21)
-
가상 동기 발전기 (VSG): 관성 에뮬레이션을 제공합니다 (담보 비율: 0.5-2.5 조절)
-
3.2 에너지 저장 시스템
-
배터리 관리:
-
CC/CV 전환 정확도: ±0.5%
-
SOC 추정 오류: <2% (칼만 필터)
-
-
네트워크 서비스:
-
1차 주파수 반응: <2s 활성화 (PJM 요구 사항)
-
VAR 지원: ±0.95 전력 요인 범위
-
-
3.3 산업 및 특산물
-
마이크로 네트워크: 블랙 시작 능력 (0.2C 방출 속도)
-
EV 급 충전:
-
350kW 액체 냉각 구조
-
95% 효율 @30~100% 부하
-
-
해양력:
-
DNV-GL 인증
-
< 5% THD (IEEE 519-2014)
-
