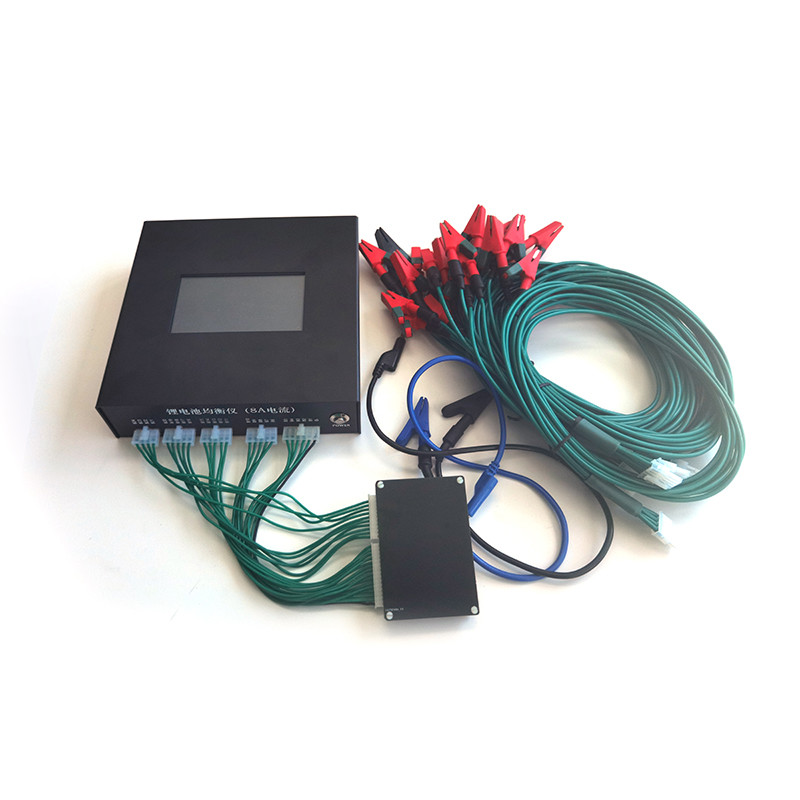

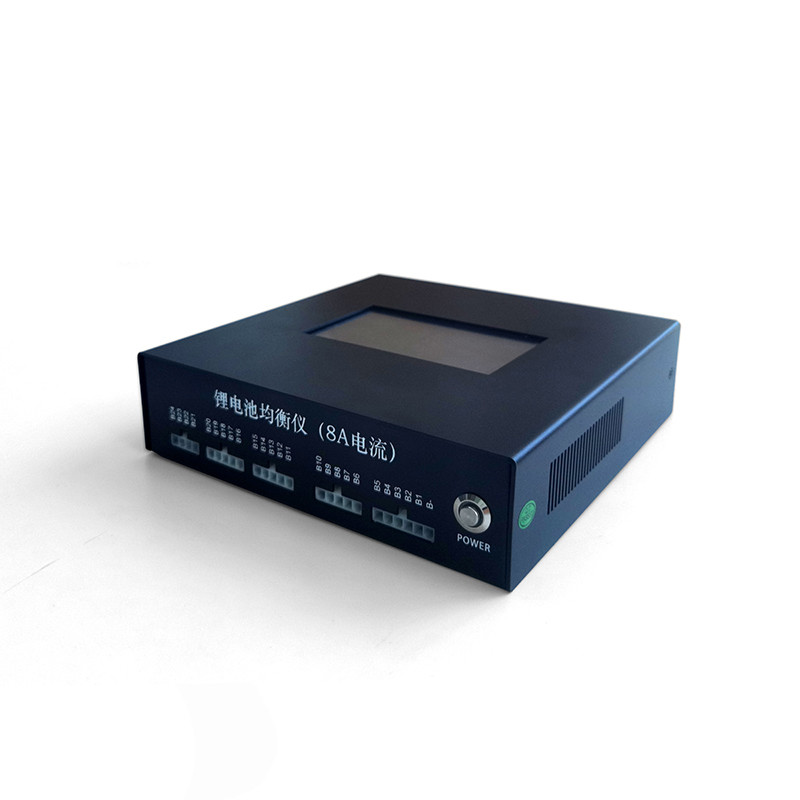

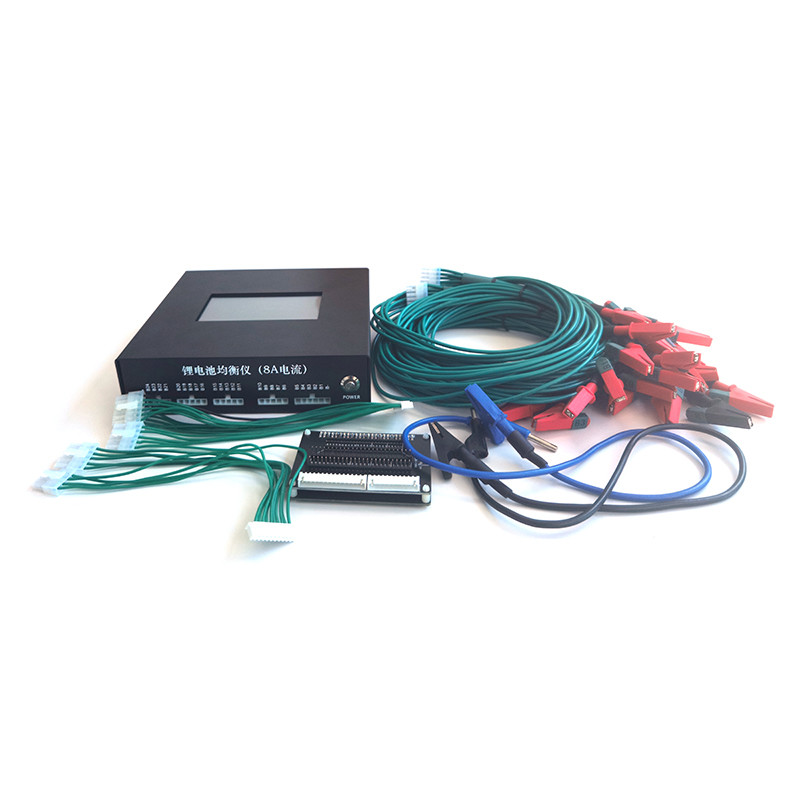

단일 HKIVI-24S-BL10A배터리 균형배터리 팩에 2~24개의 셀을 연결하는 데 적합합니다.
외부 AC90V-265V 전원 공급원을 사용하세요.

사용 하 여배터리 균형40V 이하의 전압의 배터리 팩에 설치 및 배선
방법은 그림 5에 표시됩니다 (그림은 외부 전원 공급 장치로 3 개의 문자열을 예로 사용합니다)

전원을 켜기 전에 다시 확인
평준화 선이 정상인지, 평준화 장치에 공급되는 전력이 필요한 범위 내에 있는지
범위를 확인배터리 균형확실하게 배치되었습니다, 회로를 확인
보드가 단회로, 등이 있습니다.
비정상적인 작동이나 심지어 화상과 같은 심각한 결과를 초래합니다.

실시간 상태 페이지에서는 셀 전압, 전체 배터리 전압,
최대 전압 차이, 셀 평균 전압, 균형 상태, 균형 전류, 장치
온도, 장치 주소

배터리 균형 자체는 높은 전압을 가지고 있지 않습니다
시체를
배터리 밸런서에는 정적 민감 장치가 있고 정적 전기로부터 보호되어야 합니다.
부적절한 조작으로 인해 이퀄라이저가 손상될 수 있습니다.
다음 지침에 주의를 기울여 주시기 바랍니다.

a) PCB를 만지기 전에 작업 수행자는 정적
전기를 공급하고, 정적 방지 조치를 취합니다.
b) 이퀄라이저는 전기 단열 물질과 접촉할 수 없습니다.
플라스틱 필름, 절연 테이블 톱 또는 인공 섬유로 만든 의류
c) 배터리 밸런서에 용접을 할 때 용접철의 끝이 땅에 고정되어 있는지 확인하십시오.
d) 비전도 용기를 사용하는 것이 불가피하다면
PCB를 부착하기 전에 전도성 물질, 예를 들어 전도성 거품 고무 또는 일반
알루미늄 포일

특정 애플리케이션에 대한 배터리 밸런서 선택 시 고려해야 할 몇 가지 핵심 요소가 있습니다.

배터리 팩 구성:
전체 배터리 팩의 전압 및 용량
팩에 있는 셀의 수 및 각각의 전압
세포의 화학 (예를 들어, 리?? 이온, 납산, NiMH)
평형 기술:
수동, 활성 또는 하이브리드 균형 접근
균형 속도와 효율성
배터리 팩의 실행 시간 및 효율에 미치는 영향
전류와 전력을 균형을 맞추기:
밸런싱 장치가 처리할 수 있는 최대 밸런싱 전류
배터리 팩 크기와 불균형 수준에 따라 필요한 균형 전력
균형 장치의 열 관리 기능
감시 및 통제:
개별 셀 전압과 온도를 모니터링 할 수 있습니다.
배터리 관리 시스템 (BMS) 과 통합
데이터 로깅 및 보고 기능
안전 및 보호:
과전류, 과전압 및 과온 보호
관련 안전 표준 (예: UL, CE, UN38.3) 의 준수
오류 모드 동작 및 오류 용도
형태 요소와 장착:
균형 장치의 물리적 크기와 무게
사용 가능한 공간과 장착 옵션과의 호환성
설치 및 전체 시스템에 통합하기 쉬운
환경 문제:
작동 온도 범위 및 냉각 요구 사항
진동, 충격 및 다른 환경 스트레스에 대한 저항성
외부 또는 혹독한 환경에 대한 침입 보호 (IP 등급)
비용 및 라이프 사이클:
밸런서 초기 비용
지속적인 유지보수 및 교체 요구 사항
애플리케이션의 예상 수명 동안 소유 비용 총
이 요인 들 을 신중 하게 평가 함 으로써, 특정 응용 분야 에 잘 맞는 배터리 균형 장치 를 선택 하여 배터리 팩 의 최적 의 성능, 안전성, 그리고 수명 을 보장 할 수 있습니다.
